Descrição do Produto:

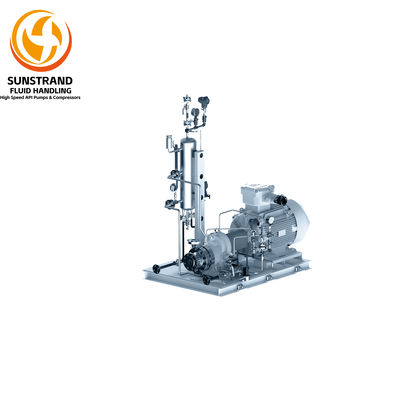

As bombas da série SFH-W são bombas de alta velocidade montadas horizontalmente, do tipo suspensas, compostas principalmente por motoredutor, corpo da bomba, sistema de lubrificação e placa de base. São estáveis, confiáveis, compactas em tamanho, fáceis de manter e têm longa vida útil. As bombas da série GSB-W5/79 são equipadas com estabilizadores de refluxo, que melhoram o desempenho da bomba na seção de baixo fluxo e expandem as faixas de regulação de fluxo. O sistema de eixo de alta velocidade é equipado com mancais de apoio bidirecionais avançados para garantir a operação de longo tempo das bombas sob pressão de sucção de até 10,0 MPa

Características:

• Nome do Produto: Bomba Horizontal de Alta Velocidade SFH-W3
• Velocidade: Até 6700^14900 RPM
• Altura Manométrica: Até 650 M
• Potência do Motor: Até 132KW
• Material: Ferro Fundido, Aço Inoxidável, Aço Duplex
• Faixa de Pressão: Até 6 Bar

Bombas Centrífugas de Alta Velocidade, Compressores Centrífugos de Alta Velocidade, Compressores Centrífugos de Alta Velocidade

Parâmetros Técnicos:

 Envelopes de Desempenho da Bomba Horizontal de Alta Velocidade SFH-W

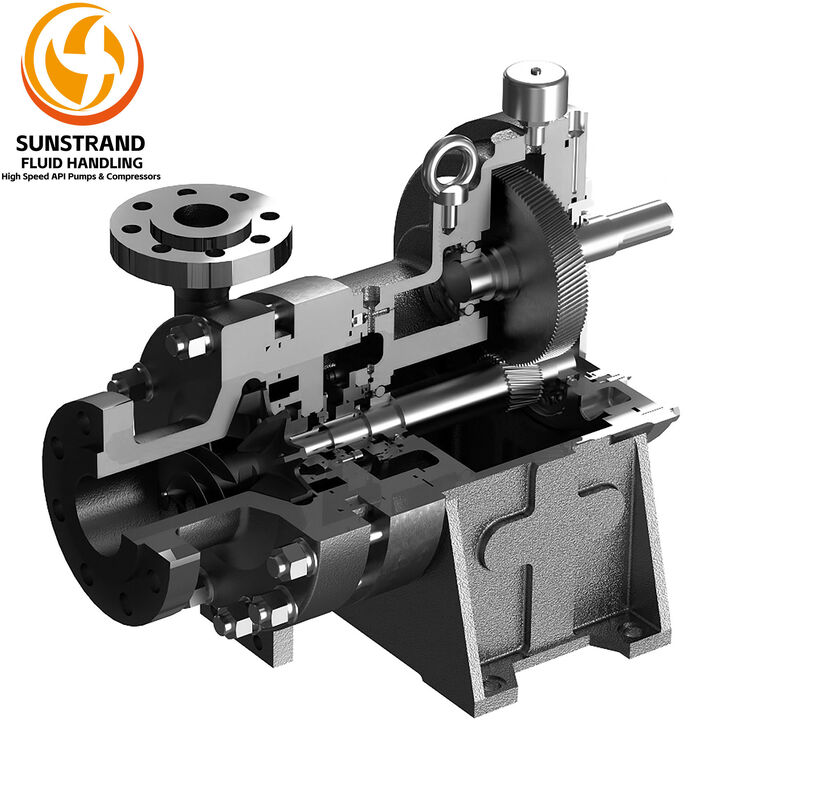

Caixa de Engrenagens de Alto Desempenho:

A carcaça da caixa de engrenagens e o eixo da engrenagem são os componentes principais de uma bomba. Por isso, os processos de tratamento térmico são complexos, e a precisão da usinagem e as tolerâncias de ajuste são rigorosas. Através de anos de esforços, um conjunto de processos de fabricação completos e testados ao longo do tempo foi estabelecido. Sob tais regulamentos, a composição química e o tratamento térmico das fundições são estritamente controlados, múltiplos tratamentos de estabilização após a usinagem inicial das caixas de engrenagens são realizados para garantir alta resistência e estabilidade para tais: e cada peça acabada é rigorosamente testada, registrada e arquivada para rastreabilidade.

Mancais de Apoio de Alto Desempenho:

Múltiplas séries de mancais de apoio auto-desenvolvidos podem ser combinadas de forma flexível para satisfazer diferentes aplicações. O desenvolvimento bem-sucedido de mancais axiais, radiais e de apoio, adequados para trabalhar sob alta pressão de sucção e condições de carga pesada, melhora muito a estabilidade e a confiabilidade das bombas de alta velocidade e amplia seu campo de aplicações

Otimização da Seção de Fluido:

O induzido, o impulsor, o difusor e a carcaça da bomba, que são os principais componentes da seção de fluido, são otimizados com a ajuda do software CFD

Embalagem e Envio:

Embalagem do Produto:

• Uma Bomba Horizontal de Alta Velocidade SFH-W3
• Manual do usuário e instruções de instalação
• Instruções de segurança e avisos

Envio:

• Enviado em até 6 meses
• Peso de envio: 75 kg
• Dimensões de envio: 120*80*100cm (dependendo de cada bomba)
• Transportadora: UPS ou FedEx ou Carga
• Opções de envio: Padrão ou expresso

 Serviço

O serviço pós-venda é realizado por técnicos bem treinados e qualificados, capazes de lidar rapidamente com quaisquer problemas técnicos incorridos durante a instalação, comissionamento e produção. Amplo estoque de peças de reposição e entrega rápida estão disponíveis devido ao nosso conceito de design modular

Instalações de Teste

Instalações profissionais de teste de compressores, equipadas com sistemas de aquisição de dados de alta velocidade e alta precisão, realizam testes de desempenho e funcionamento. Os principais sistemas incluem: 1) sistema de teste de bomba; 2) sistema de teste de mancais de alta velocidade; 3) sistema de teste de bomba de óleo lubrificante integral; 4) sistema de teste dinâmico do rotor; e 5) sistema de teste de desempenho do turbo. Cada bomba entregue passou por testes de desempenho e funcionamento antes do envio para garantir uma operação sem problemas no local. Três bancadas de teste de bomba operam independentemente, cada uma com a potência de 355KW, 1100KW e 4000KW. Cada um desses sistemas funciona em circuito fechado, com um sistema de resfriamento circulante para evitar o aumento da temperatura durante os testes, o que pode impactar o processo de teste e a precisão da medição. Padrão aplicado:. A incerteza do teste de energia da bomba é melhor que o grau 1.
