Bombas API LMV 322 OH6 com Engrenagem Integrada

Name: Bombas API LMV 322 OH6 com Engrenagem Integrada
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

Nome da marca:	Sunstrand
Número do modelo:	LMV 322
MOQ:	1
Preço:	negociável
Condições de pagamento:	T/T
Capacidade de fornecimento:	10 unidades/mês

Informações pormenorizadas

Descrição do produto

Avaliações e Comentários

Informações pormenorizadas

Lugar de origem:

China

Certificação:

IOS9001/IOS9002/CUTR

Nome do produto:

Bombas LMV322 API 610 OH6

Potência máxima do motor:

37KW

Recurso:

Bombas de API integralmente equipadas

Temperatura operacional:

-130 a + 340°C

Fluxo máximo:

52M³/H (processo personalizado)

RPM:

Até 4900-14179

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

10 unidades/mês

Destacar:

Bombas de hidrogénio com engrenagem integrada OH6

Bombas de API integralmente equipadas de alta velocidade

Bomba de alta velocidade OH6

Descrição do produto

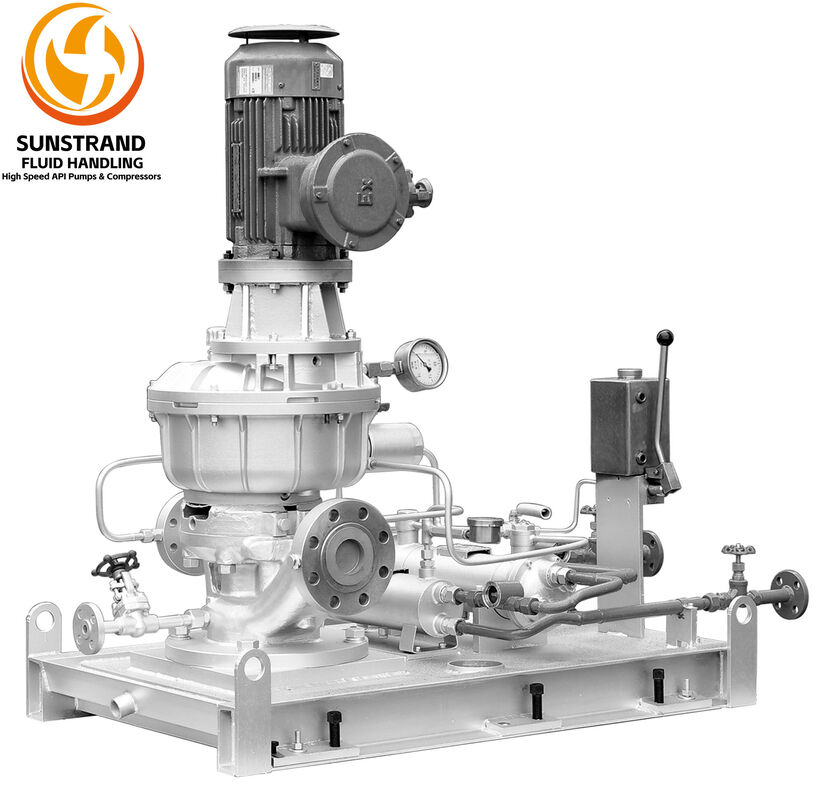

LMV 322 OH6 bombas API integradas

LMV 322 bombas centrífugas de alta velocidade OH6 bomba integrada

Desenhados especificamente para aplicações pesadas porAPI 610 (OH6), a Sunstrand LMV 322 serve como uma alternativa confiável às bombas multifase convencionais.de baixo caudal, de cabeça altaAs bombas evoluíram para além do simples cumprimento dos parâmetros da placa de identificação - a estabilidade operacional a longo prazo é agora primordial.

Com base nos comentários de20, 000 unidades de bombaO LMV322 é um modelo de transmissão de alta potência, com uma potência nominal de336 kW (450 cv), os níveis de vibração são rigorosamente controlados para≤ 2,0 mm/sO LMV322 não é meramente um incremento do número do modelo - representa um refinamento do desempenho derivado de dezenas de milhares de observações de campo.A configuração vertical aborda o desafio de alcançar uma pressão diferencial elevada quando os layouts horizontais das bombas são limitados por pegadas limitadas.

Especificações técnicas

Parâmetro	Valor
Configuração de projeto	Bomba de engrenagem integral de um estágio, vertical (API 610 OH6)
Velocidade máxima	Até 20 000 RPM (customizado por processo)
Cabeça máxima	1,828 m (6.000 pés)
Padrão de vedação	Compatível com a API 682, suporta planos de descarga 11/21/52/53 etc.
Certificação de materiais	Relatórios de ensaio de materiais da API 3.1, de S-5 (aço carbono) a A-8 (aço inoxidável duplex)

Desempenho e Cutaway

Características fundamentais

1Resolvendo a "ansiedade espacial" das bombas de alta pressão

No caso das plataformas offshore ou dos skids modulares de instalações químicas finas, cada centímetro de espaço se traduz em custo.60%Com a sua caixa de velocidades de aumento de velocidade integrada, não é necessária uma caixa de velocidades externa de grande porte, permitindo uma verdadeira instalação modular.

2Manipulação da variabilidade do fluido - Experiência de selecção a partir de 20 000 unidades

Aproveitando um 18 anosBase de dados de compatibilidade fluido-material, entendemos que a falha do selo é o maior risco ao manipular amônia, óxido de etileno, ou água ácida de alta pressão.O LMV 322 possui uma caixa de rolamento reforçada que absorve efetivamente os choques de empuxo axial da cavitação transitória - um refinamento do design central continuamente otimizado através de dados de 20Mil unidades de campo.

3. Manutenção simplificada de nível API

O LMV 322 permite aos técnicos substituir a vedação mecânica e o impulsionador a partir da parte superiorsem retirar o motor ou a tubulação do processoIsto.Projeto de arranquereduzTempo médio de reparação (MTTR)até 70%, reduzindo significativamente o elevado custo dos tempos de inatividade não programados nas instalações petroquímicas.

Aplicações típicas

Refinaria de petróleo:Alimentação do hidrotratador, refluxo inferior da torre atmosférica/vácuo.
Gás natural / GNL:Circulação de alta pressão TEG em sistemas de desidratação, contrapressão do vaporizador terminal de GNL.
Produtos químicos finos:Transferência de materiais sensíveis por reação contínua a alta pressão, tais como MDI e TDI.
Aeronáutica e Defesa:Testes de combustível de alta pressão, sistemas especiais de enchimento de fluido.

Embalagem e transporte

Embalagem do produto:

Uma bomba centrífuga vertical de alta velocidade LMV322
Manual do utilizador e instruções de instalação
Instruções e avisos de segurança

Transporte marítimo:

Navios no prazo de 6 meses
Peso de embarque: 75 kg
Dimensões de transporte: 120*80*100cm (dependem de cada bomba)
Transportador marítimo: UPS ou FedEx ou Cargo
Opções de envio: padrão ou expedido

Perguntas frequentes

Como é controlada a geração de calor da caixa de velocidades a altas velocidades?

Empregamos um sistema de lubrificação forçada compatível com a API com um refrigerador de óleo opcional.Classe 12 da AGMA, e as perdas de atrito são 15% inferiores aos produtos industriais comparáveis, garantindo o equilíbrio térmico em funcionamento contínuo.

Qual é a MTBF de vedações mecânicas no LMV322 como uma bomba de alta velocidade?

Com base nos 18 anos de monitorização operacional da Sunstrand, a vedação mecânica LMV322 alcança uma vida útil média contínua de> 25 000 horasIsto é realizado através de dois princípios de concepção fundamentais: (1) Um projeto de câmara de vedação API 682 que proporciona uma ampla dissipação de calor em torno das faces de vedação; (2)Engrenagem de classe AGMA 12que minimiza a deflexão da extremidade do eixo, reduzindo fundamentalmente a tensão de cisalhamento nas faces das vedações.

Sob alta pressão diferencial e baixo caudal, como se evita o sobreaquecimento do rolamento causado por forças radiais?

Este é um desafio clássico de equilíbrio hidráulico.Difusorconceção hidráulica em vez de um volute convencional. O difusor converte a energia cinética da descarga do impulsor em energia de pressão de forma mais uniforme,o que neutraliza as forças de desequilíbrio radial em toda a faixa de fluxoCombinados com dados de carga do eixo20, 000 unidades entregues, os nossos rolamentos de empuxo selecionados oferecem uma margem de 30% acima dos requisitos teóricos, garantindo baixas temperaturas de funcionamento mesmo em condições extremas fora do projeto.

Como o LMV322 lida com cavitação transitória no fluido de processo?

As flutuações da pressão de sucção são inevitáveis na produção petroquímica.Indutor de fluxo elevadopara o LMV322.NPSHrpara35-50%Isto significa que, mesmo quando a pressão na entrada da bomba é baixa ou o fluido está perto da pressão de vapor, o sistema permanece livre de cavitação,Proteção eficaz do impulsor e da caixa de velocidades contra as cargas de choque.

Como se prova a conformidade do material com a API 610 (OH6)?

A credibilidade decorre da total rastreabilidade.Relatórios de ensaio de materiais (MTR)conforme com a norma EN 10204 3.1 ou 3.2. Todas as fundições sob pressão são submetidas a testes hidrostáticos e exames não destrutivos (por exemplo, radiografia ou inspecção de partículas magnéticas).NACE MR0175 / ISO 15156Para evitar a fissuração por corrosão por esforço.

Como é mantida a lubrificação da caixa de velocidades durante uma desligação de emergência?

Este é um ponto crítico de segurança.Proteção de costa abaixoAlém da bomba de óleo principal, podemos fornecer uma bomba de óleo elétrica auxiliar de capacidade total, conforme os requisitos da API.O projeto do reservatório de óleo integrado e o filme lubrificante residual em engrenagens de precisão garantem que os rolamentos não sofrem fricção seca durante o período de descida.
